::產品概述::

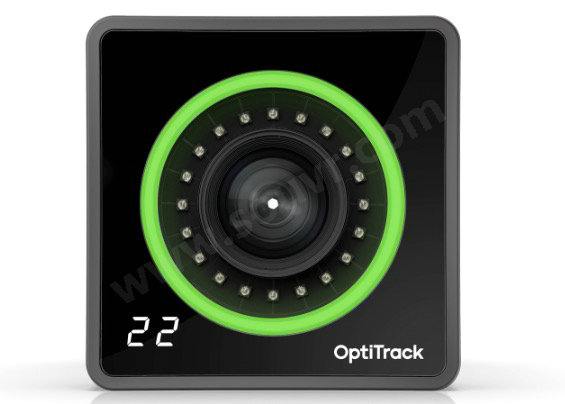

OptiTrack PrimeX?22 動作捕捉攝像頭

Prime? 22是一款將OptiTrack系統大場景、高幀率、寬視角三大優勢完美結合的全局快門紅外動作捕捉攝像機，可以對高速運動的物體進行無損捕捉。?

10bit光電轉換?

采用高靈敏度全局快門CMOS圖像傳感器，實現了全分辨率單色模式下每像素10bit的數據采集和處理能力，圖像信息通過16路LVDS通道高速傳遞（每路通道速度可達480Mbit/s），這極大地提升了圖像信息量和解析度，降低了量化噪聲，最終幫助攝像機獲得極佳的標記點質心坐標數據和3D追蹤精度。?

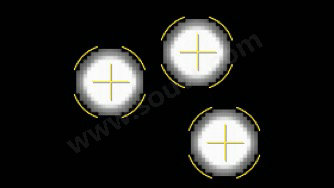

圖像處理技術先進

所有OptiTrack攝像機都在主控板上集成了高性能FPGA芯片，突出的算力結合先進的圖像處理算法，能快速準確地識別標記點，并運算輸出標記點質心數據，高精度和低延遲是運動捕捉技術重要性能指標，剛體位置追蹤誤差小于+/-0.10毫米，旋轉誤差小于0.5度。?

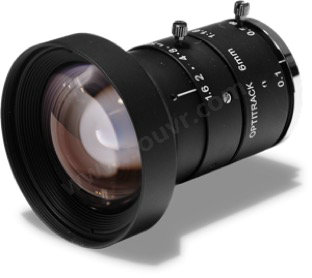

光學鏡頭素質極佳?

定制化設計工業級6.5 mm F#1.6鏡頭，精選超低畸變率純玻璃鏡片組，采用寬波段抗反射涂層鍍膜處理工藝，提高了鏡頭透光率，同時攝像機成像質量得到顯著提升，即使在鏡頭視窗邊緣，仍能獲得95%以上的標記點成圓率。開放式結構設計，方便用戶不借助外部工具即可手動改變光圈和對焦操作。?

專注于850nm紅外光?

攝像機配備了20顆超高功率紅外LED燈，可穩定輸出850nm波段紅外光，匹配寬范圍COMS全局快門速度，滿足運動捕捉數據幀率多樣性。光學鏡頭集成了帶通濾光片，將高于和低于850nm波段的非紅外光源阻擋過濾，有效降低了攝像機使用現場環境光的干擾和噪聲，以獲取純凈的標記點信息。?

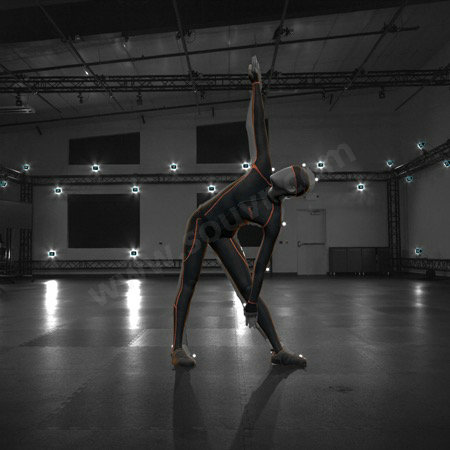

杰出的動捕表現

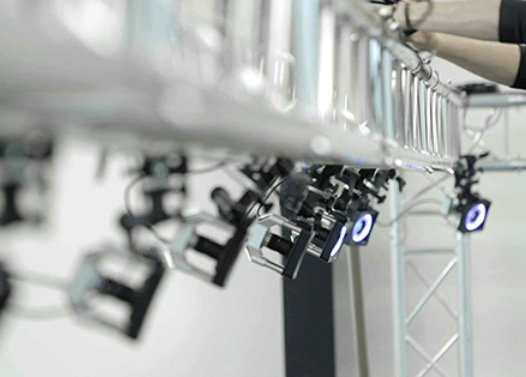

Primex 22攝像機集超寬視角和極佳捕捉距離為一身，可輕松在實驗室或高度低于15米的影視棚內實現更大的有效動捕空間，使客戶在有限空間內實現有效動捕區域最大化。同時，Primex 22攝像機的360FPS高幀率特性可以滿足對時速超過150英里的運動物體進行精準捕捉。?

醒目的彩色狀態環?

OptiTrack攝像機配有彩色LED狀態指示燈環，便于用戶實時直觀了解攝像機的工作狀態：掃場、錄制、回放、工作模式、初始化標定、下載程序等。彩色指示燈圈具有極高的識別度，方便現場每一位工作者實時了解像機工作狀態。用戶也可以在軟件端按照喜好自定義指示燈環的顏色。?

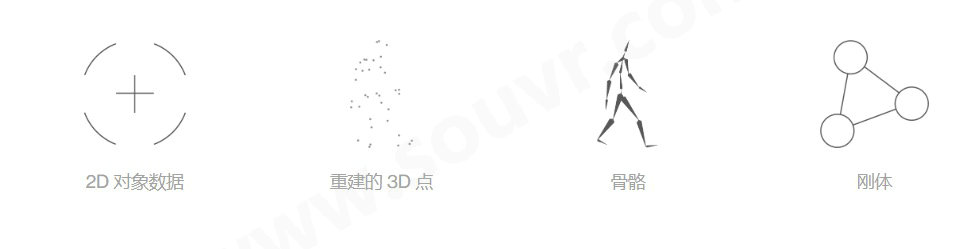

動捕數據更直觀

所有Primex攝像機均可選作參考視頻記錄源，將標記點、剛體、人體骨骼等動作捕捉數據與紅外攝像機精準地3D合并疊加，同步輸出顯示全分辨率全幀率的單色視頻，有助于分析數據準確性和動作捕捉流程細節的改進。?

瞄準輔助按鈕?

攝像機上的唯一按鈕是位于攝像機后端的瞄準輔助按鈕，用于快速切換攝像機單色視頻模式和標記點追蹤模式，幫助用戶選擇最佳光圈和手動調節對焦環，讓攝像機獲得清晰銳利的成像，方便用戶快速完成動捕系統的安裝與調試。?

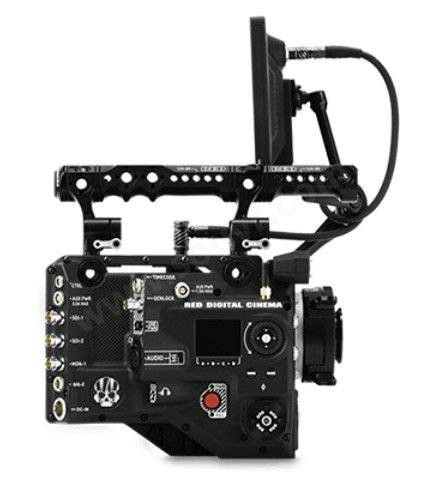

支持同步鎖相和時間碼

借助eSync2同步設備，Primex系列攝像機可與多個外部信號源進行同步（包括專業攝像機的同步鎖相信號），可以通過通用輸入接口和軟件命令觸發和記錄。將同步器輸出信號用作主信號可觸發測力臺、肌電儀和數據采集器等外設，實現靈活而精確的硬件同步。可使用SMTPE時間碼實現高度精確的幀計時，便于對數據進行記錄和編輯。OptiTrack系統提供免費開放SDK，允許用戶對計時協議做進一步的定制開發。

OptiTrack系列產品全兼容

?Primex系列產品可與Prime系列產品一起混合使用，您可以在同一個動作捕捉空間內使用不同型號的OptiTrack攝像機，有助于用戶無縫升級系統，實現差異化設計，兼顧最高性價比和最佳3D捕捉精度。

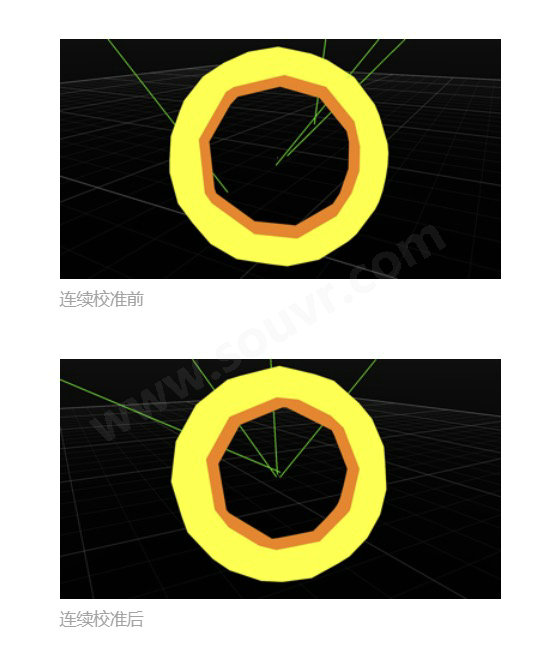

系統自動連續校準?

OptiTrack系統在第一次安裝時需要進行一次標定校準，對紅外攝像機陣列3D空間布局初始化和動捕空間坐標原點設定，之后隨著使用時間、溫度變化或輕微碰撞攝像機造成的動捕系統追蹤精度降低，系統自有的持續自動校準功能，可以幫助系統自動選擇空間內的剛體目標進行數據采樣，并修正初始化參數而無需手動操作，大大提高了系統的易用性。?

向第三方開放

用戶可通過免費的攝像機SDK，將Primex 22整合到自己的計算機視覺程序中。通過C/C++接口，可對其進行完整的控制和數據訪問，如獲取圖像的原始幀、選擇圖像處理模式、攝像機參數設置、2D標記點質心數據、同步機制和所有3D數據等等。?

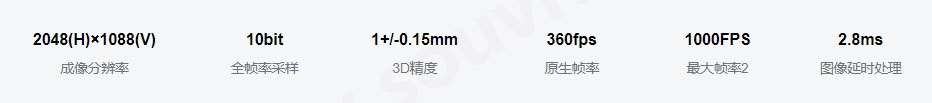

::產品規格::
