::產品概述：：

PiXYZ Plugin 插件

用于優化3D數據的優質軟件解決方案，借助PiXYZ，您可以快速精簡大型CAD數據集，以用于Unity中的實時可視化，非常適合產品設計、工程設計、AR/VR 培訓和對客戶體驗影響較大的應用。

簡單的講，PiXYZ Software目前提供的產品有主要有4種：PiXYZ Studio/Editor、PiXYZ Plugin、PiXYZ Review、PiXYZ Connect/Pipeline這里我們單獨介紹下Plugin

使用PiXYZ插件，用戶可調用資源文件：完美的鑲嵌細分網格、數量極簡多邊形、自動剪裁材質進行貼圖。在Unreal引擎和Unity引擎中輕松集成您的CAD模型，讓數據活靈活現。我們專為Unity 3D和Unreal引擎打造的插件是工程數據和CAD文件與游戲世界的橋梁，用戶可輕松完成集成工作，體驗全新優質視覺效果。

操作流程

1.導入任意CAD模型
用戶在Unity 3D或Unreal引擎中導入原始CAD文件，如：CATPart, SolidWorks, JT, STEP等。請參閱PiXYZ插件支持的文件類型。

PiXYZ的CAD 導入設置功能強大，用戶可隨時調用資源文件：保持產品等級，合并對象，鑲嵌細分預設，層級細節，創建UV，上軸交換。

2. 資源文件的預備
用戶在導入模型時可使用內置鑲嵌細分預設，定義網格質量，按照用戶的優化方案進行自定義設置。

CAD模型鑲嵌細分與層級細節創建同時進行。
自動對新網格進行UV投影(channel 0)和烘焙的UV展開(channel 1 Lightmaps)。

3.用高級工具優化您的資源文件
用戶可在PiXYZ標簽中使用高級工具進行微調：UV的再生和縮放，變更法線和面的方向，用功能強大的修剪算法進行抽取（僅限Unreal引擎插件）。

用戶可以再次對面進行鑲嵌細分或重建層級細節(保留NURBS/CAD)。

激動人心的解決方案

無縫導入功能
PiXYZ插件與您的游戲引擎無縫集成，用戶可使用典型的導入功能，如：合并、按材質合并、層級細節，碰撞等。

兼容CAD格式
用戶可以對行業主流軟件的CAD模型進行處理，如：CATIA, NX, Alias, SolidWorks等，保持原始產品等級。請參閱PiXYZ插件支持的格式類型。

優化算法
CAD拓?fù)湫Ｕ惴勺詣?dòng)對導入的模型進行修復。隨后，PiXYZ鑲嵌細分器用較少的多邊形數量把模型轉換為優質網格。

運行時導入模型

PiXYZ插件可導入正在軟件中運行的三維模型。（每次只能導入一個文件，不支持批量導入，請參閱常見問題和產品使用條款）

自動生成層級細節
導入CAD模型的同時生成層級細節。可隨時再次輕松地生成層級細節（保留CAD數據）。

自動創建UV（測試版）
導入CAD模型時可自動進行UV投影(channel 0)和烘焙的UV展開(channel 1)，獲取可用的資源文件。

::技術特征：：

插件工作流案例
在本工作流案例中，您可以看到用戶可輕松在Unreal引擎中導入CAD模型，自動獲取層級細節，獲得多邊形數量較少質量優秀的網格。

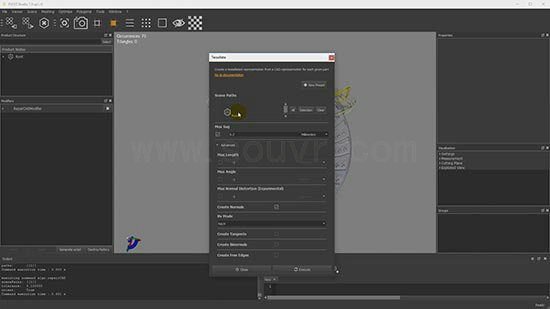

鑲嵌細分
PiXYZ鑲嵌細分器能將任意一個CAD模型生成高質量低密度網格，它的智能頂點管理功能可高效快速地進行鑲嵌細分，實現多邊形數量的降低和優化。

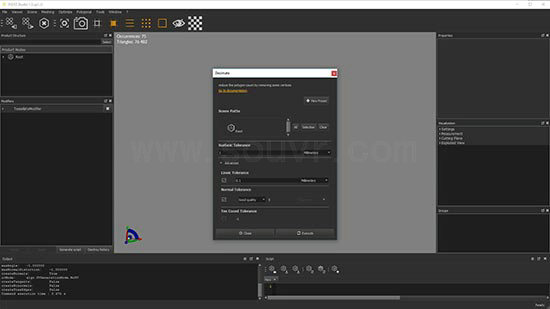

抽取
PiXYZ修剪解決方案可通過刪除頂點的方式減少網格的多邊形密度，可對模型拓?fù)浣Y(jié)構，發現畸變，材質坐標(UVW)進行精準控制和完整保留。

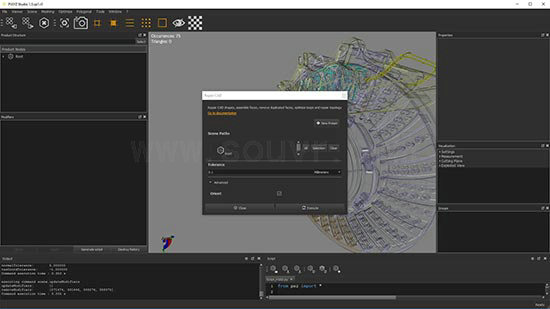

修復功能
PiXYZ具有修復CAD和網格的功能，例如：修正CAD拓?fù)浣Y(jié)構，移除重復面或面片，面的二次連接，多邊形重連，法線或面方向的統一。

::應用領域::

本產品適合那些需要將CAD模型從生產協作平臺導入游戲引擎中的客戶，獲得優質的虛擬現實體驗。用戶包括：三維交互開發者，三維藝術師，市場營銷中介，工程和生產部門，建筑公司。

客戶好評：“用了Unity的PiXYZ插件，我現在能輕松地把CAD模型實時直接導入到引擎中了。”

::資料下載::

PIXYZ Plugin插件-搜維爾
