在使用CATIA?V5模型時，是否擁有更有效的增強設計/工程/制造流程的方法？通過虛擬現實(VR)和增強現實(AR)實現1:1比例的可視化。該技術縮小了CAD應用程序所使用得2D屏幕與現實世界之間的差距，并幫助企業利用數字原型的力量作為其在行業中的競爭優勢。

從本地CATIA?V5應用程序無縫切換到VR環境能夠有效節省文件格式轉換所浪費的時間。

如果你是一名VR新手，你可能會疑惑：為什么要在VR中可視化一個CATIA模型？如何進行一對一的設計評審會議？為什么要避免轉換我的CAD數據？在本文中，我們將為您解答上述問題，并為您詳細介紹在虛擬現實環境中使用CATIA模型的優勢。

為什么要用VR軟件來補充CATIA?V5？

CATIA（計算機輔助三維交互應用）是達索公司推出的具有編輯功能的3D建模軟件。CATIA是一個主流的3D設計系統，用于參數化和非參數化建模、設計產品和模擬制造過程。

從設計到市場的無縫數據集成已經成為工業制造領域企業所關注的主要問題。數據是現代產品開發的核心，2D的頁面和屏幕會對產品設計的觀看造成限制，結果就是在設計審查階段難以正確評估最終產品的外觀設計。

例如，想象一下您在駕駛汽車時遵循GPS指示：

1、GPS系統為您導航

2、您的眼睛離開道路去收集更多的信息

3、選擇需要保留信息，并根據這些信息才采取相對應的行動。

4、最后，您仍需按照第一個指令行動，同時始終保持對汽車的控制。

整個認知之旅可能非常累人。這就是為什么汽車制造商喜歡使用平視顯示器(HUDs)并在擋風玻璃上顯示信息、在背景中覆蓋相關數據。數據越容易可視化和交互，認知影響就越低。

查看縮小到適合計算機2D屏幕的CATIA?V5模型會使認知影響力。試圖理解設計變化的影響是非常費力的。在虛擬現實中觀看CAD模型使您能夠縮小虛擬環境和物理環境之間的差距，并改進您產品的整體設計上市流程。

在虛擬現實中可視化CATIA?V5模型的4個優勢

CATIA?V5僅允許您通過計算機屏幕可視化您的設計。但這并不是將CATIA?V5模型帶入虛擬現實環境的唯一優勢：

XR中增強的設計審核：虛擬現實和增強現實技術提供了一個身臨其境的環境，使工程師和設計師能夠以更真實的方式充分體驗他們的CATIA模型。例如，它能更好地幫助設計師在制作物理原型前了解他們的機械設計和識別潛在缺陷。

改善協作：XR可以開啟與用戶間的實時協作，無論他們身處何處。只需要一個良好的無線網絡連接。它可以幫助團隊更高效地工作——尤其是對于那些只有一個總部、在全球有多個生產部門的大公司。

更好的人體工程學分析：XR允許工程師模擬產品在現實生活中的運行方式，使他們能夠優化設計，提高人體工程學和可用性。XR是人體工程學和可達性研究的理想選擇。

成本節約：在AR或VR中可視化3D模型將減少對物理原型的需求，從而節省成本和資源。此外，通過在設計到上市過程的早期識別風險和錯誤，XR避免了代價高昂的返工。這可以為制造商節省大量成本。

用TechViz實現CATIA?V5轉VR的工作流程是怎樣的？

在虛擬現實中可視化CATIA?V5模型需要什么：

l?CATIA?V5許可證

l?一個XR設備來可視化3D模型:

l?像Meta Quest 2這樣的一體化HMD

l?或者像Vive Focus 3這樣的有線耳機

l?或者一副像聯想ThinkReality A3這樣的AR眼鏡

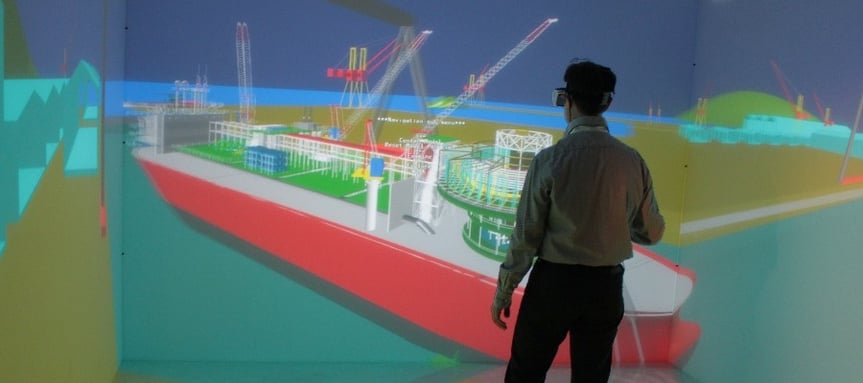

l?或者像4面虛擬現實洞穴那樣的沉浸式房間

l?電源墻或LED墻

l?支持虛擬現實的電腦

TechViz軟件

如果您沒有TechViz許可證，可以免費申請15天試用期。

CATIA到VR的三步工作流程

TechViz可以在任何XR系統上以1:1的比例即時顯示CATIA?V5模型，且TechViz支持多個AR/VR設備同時訪問。TechViz就像是XR系統的驅動程序，使您能夠完全沉浸在3D CAD數據中，并與原生應用程序進行交互。

如何在VR中一鍵顯示CATIA模型：

啟動CATIA?V5并加載3D文件

打開TechViz并選擇CATIA

在虛擬現實中即時顯示CATIA模型

TechViz支持顯示超大規模的CAD模型(多達10億個三角形)，同時保持高幀速率。無論您是在小型產品上工作還是在大型工業設備上工作，TechViz都能滿足您的需求。

TechViz的主要優先事項之一是無縫集成到您的流程中。您的CATIA模型可在沒有數據轉換的情況下在VR中顯示。沒有必要事先準備或優化您的文件。這也意味著虛擬現實的變化正在原生應用中實時發生。

使用TechViz體驗CATIA?V5前所未有的設計

CATIA?V5是工程師使用最多的CAD軟件之一，因?yàn)樗浅Ｍㄓ谩．?dāng)然，軟件中有許多可用的功能，并且許可證通常被分解以包括所需的特性。根據您的licenses，軟件將提供不同的CAD工具和/或工作臺。

TechViz如何通過XR讓您的3D設計更上一層樓。

1、實時可視化豐富的3D模型，無需數據轉換

如果您需要為特定產品(如發動機)制造零件–有時，您需要進行定制調整。在開始生產之前，需要精確的測量。CATIA可以幫助您集中所有信息，但問題在于CATIA很難實現將符合工程要求的設計可視化。使用TechViz，所有利益相關者可沉浸在同一個虛擬空間中（避免團隊之間無休止的來回奔波）以1:1的比例與CATIA模型進行實時交互。

您不需要額外的資源來進行數據轉換，也不會有出錯或數據丟失的潛在風險。因此可以保持原始3D對象的準確性和一致性，并確保虛擬原型的質量。

2、使用CAD/CAM數據在XR中模擬真實的過程

平面渲染不足以理解或解釋復雜的數據集。完全沉浸其中有助于分析事物是如何聯系和互動的。如果您已經建立了生產設施的精確3D模型，包括所有設備和各種參數。CATIA模型可以幫助您可視化和優化您的產品開發過程，并且能夠可視化復雜的3D數據。

3、將來自不同應用程序的3D場景合并到一個數字原型中

如果您需要與承包商和制造商合作，而他們使用的CAD程序與你不同，那么就可能產生不兼容等問題。為了避免繁瑣的CAD文件轉換，您可以使用TechViz Fusion，該功能使您能夠?qū)?lái)自不同應用程序的數據合并到一個統一的虛擬場景中。

4、移動零件并檢測3D模型中的碰撞

在一個三維裝配模型中，產品的組件被集合在一起被組裝成為一個大規模的復雜模型。TechViz可以處理多達10億個三角形模型，并支持在虛擬現實中模擬零件沖突和3D碰撞。該功能有助于工程師、設計師、分析師和制造商之間達成協作，以確保零件最終裝配順利進行。

XR技術正在迅速改變?nèi)藗兊墓ぷ鞣绞剑椭髽I(yè)在快節奏的市場中保持競爭力。TechViz與CATIA?V5等本地軟件無縫集成的能力，能夠幫助企業形成競爭優勢，加速設計審核流程，提升企業生產力。
