::產品概述::
?

Rapidform XOV 3D掃描軟件
?

自動獲取部件的完整視圖

?

XOV具有深入檢測功能，并且采用業內認證的高精度算法，可以讀取Siemens NX、CATIA V5和Pro/ENGINEER的本生文件，包括外圍尺寸、公差及其它數據。

• 準確自動化部件檢查
• 可與任何三維掃描儀兼容
• 具備相應工具，可完成難度極大的任務 - 對齊、偏差分析、GD&T
• 支持各種常用CAD文件格式

最符合CAD要求的點云檢測軟件
使用XOV 3D掃描軟件，用戶可以導入部件的CAD文件，與部件相關的全部數據（如外圍尺寸、公差值、基準值、對齊信息等）都會自動與文件一起導入。支持導入的軟件包括Siemens NX、CATIA V5和Creo Parametric（原名Pro/ENGINEER）。其它CAD系統的部件可以通過Parasolid、STP或IGS導入。Rapidform XOV還可以對部件的各項數值進行自動檢測，從而幫助用戶快速確定外圍尺寸和公差值。

無宏檢驗流程自動化
XOV的操作界面與常用的CAD程序相似，用戶可以輕松上手，提高了檢測效率。您只需把CAD文件導入到軟件中，打開部件的掃描圖（也可以在XOV內驅動掃描儀進行現場掃描），即可馬上開始檢驗工作。對齊、偏差色圖、外圍尺寸、公差等數據均會自動添加到歷史記錄當中，便于用戶隨時查看以往的操作步驟。與其他點云軟件相比，XOV在流程的簡捷程度方面更勝一籌。假如在完成全部檢驗工作之后發現部件與模型沒有完全對齊，沒關系，您可以調整對齊，XOV軟件會重新計算測量結果，并且生成新的檢驗報告。

勝任多種應用的強大功能
Rapidform XOV得到了眾多汽車制造企業及其他公司的青睞，其中一個重要的原因就是該軟件在功能方面具備完善、細致的特點，能夠勝任要求較高的檢驗工作。精確對齊功能、與ANSI Y14.5b兼容的GD&T功能，以及完善的偏差分析功能完美結合，幫助用戶更好地完成部件的細節檢驗。板材、鑄件、塑料、模具及車工零件等均可進行測量和模型比對。

自動檢測重復
由于Rapidform XOV可以對每個檢驗步驟進行跟蹤，一旦完成了對某個部件的檢驗，其他部件的檢驗會自動開始。XOV可以隨機識別掃描數據和測量數據的相關特征，無需用戶進行任何人工操作。因此，從第二個部件的檢測開始，系統均會自動完成，非常簡便。另外，Rapidform XOV與XOR相同，配有歷史記錄，用戶無需編寫宏文件來實現自動化流程。

可靠的準度
對于部件家宴來說，每次計算都非常重要。Rapidform XOV的幾何算法已通過美國NIST、英國NPL以及德國PTB計量局的認證，其精度被評定為一級。也就是這個原因，XOV軟件得到了世界各地的眾多制造企業的一致好評。

對于利用3D掃描儀進行零件檢查，Rapidform XOV是最理想的解決方案。

僅4個步驟完成零件檢查

• 可從3D掃描儀和CAD導入數據，或在XOV直接測定
• 將3D掃描數據和CAD模型自動對齊

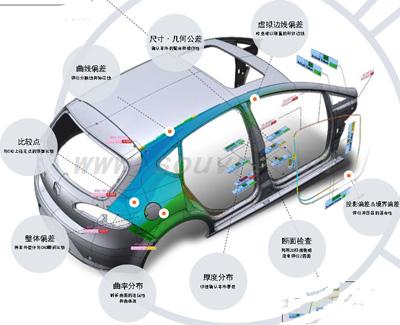

• 作成偏差色圖，測定尺寸&幾何公差 (GD&T)
• 通過自動報告或3D模型共享結果

雙擊，在下面的掃描數據上重復：

高速度 & 高精度

• 為了處理數百萬點，從1再開發。因此速度很快。
• XOV的計算算法在獨PBT、米NIST、英NPL等世界上計量關聯的研究 所都做過測試。
• 業界的頂級企業在精密的檢測過程中都在利用XOV。
• 無需用戶操作，執行數百掃描零件的批量處理。

自動化

• 檢查進程中的所有工程由履歷樹來管理，下面的樣本單擊可以處理。
